Vertikaalse kuivendamise meetod on tihedalt seotud konsolideerimise nähtusega(*). Sageli kasutatakse seda paisude puhul, kuna see on üks kõige usaldusväärsemaid ja loomulikult ka kõige kuluefektiivsemaid pinnase konsolideerimise meetodeid.
Tehnoloogia kirjeldus

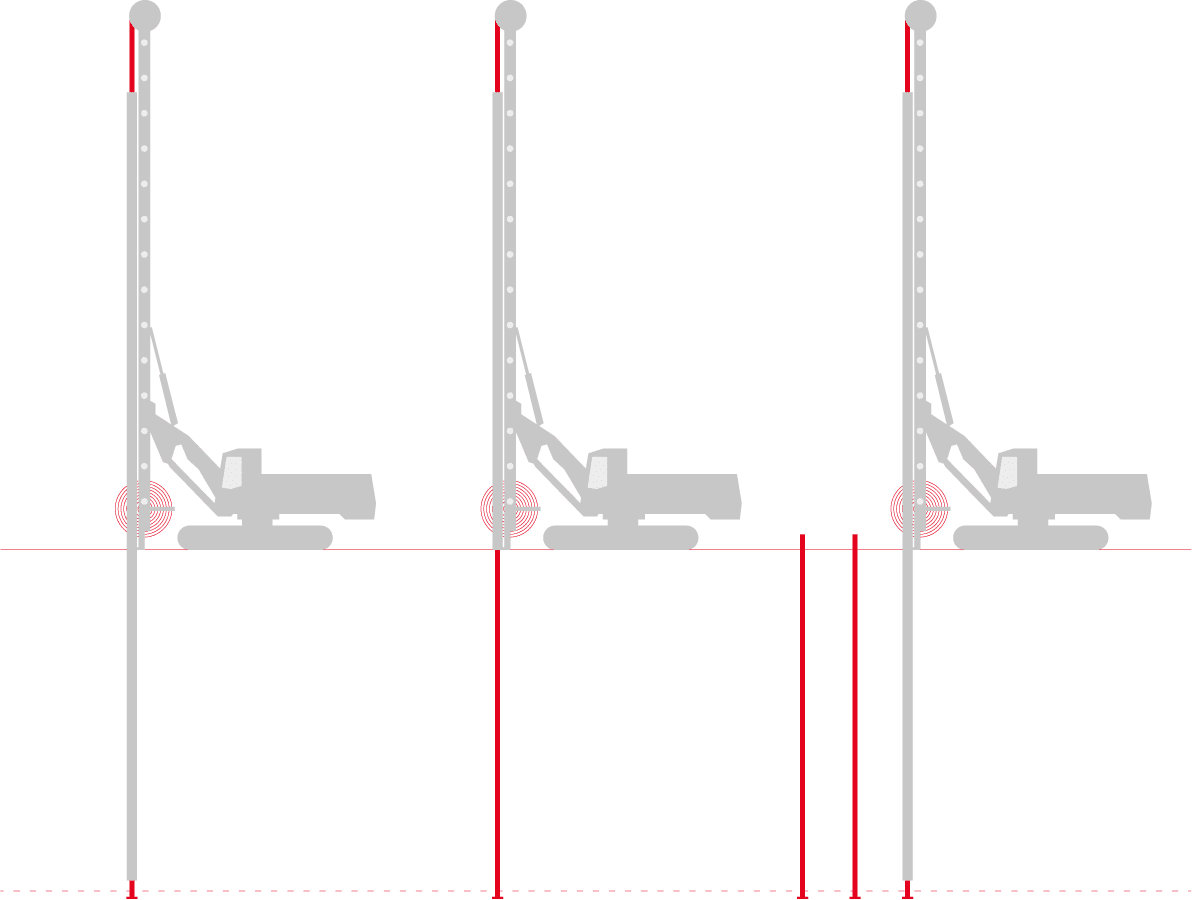

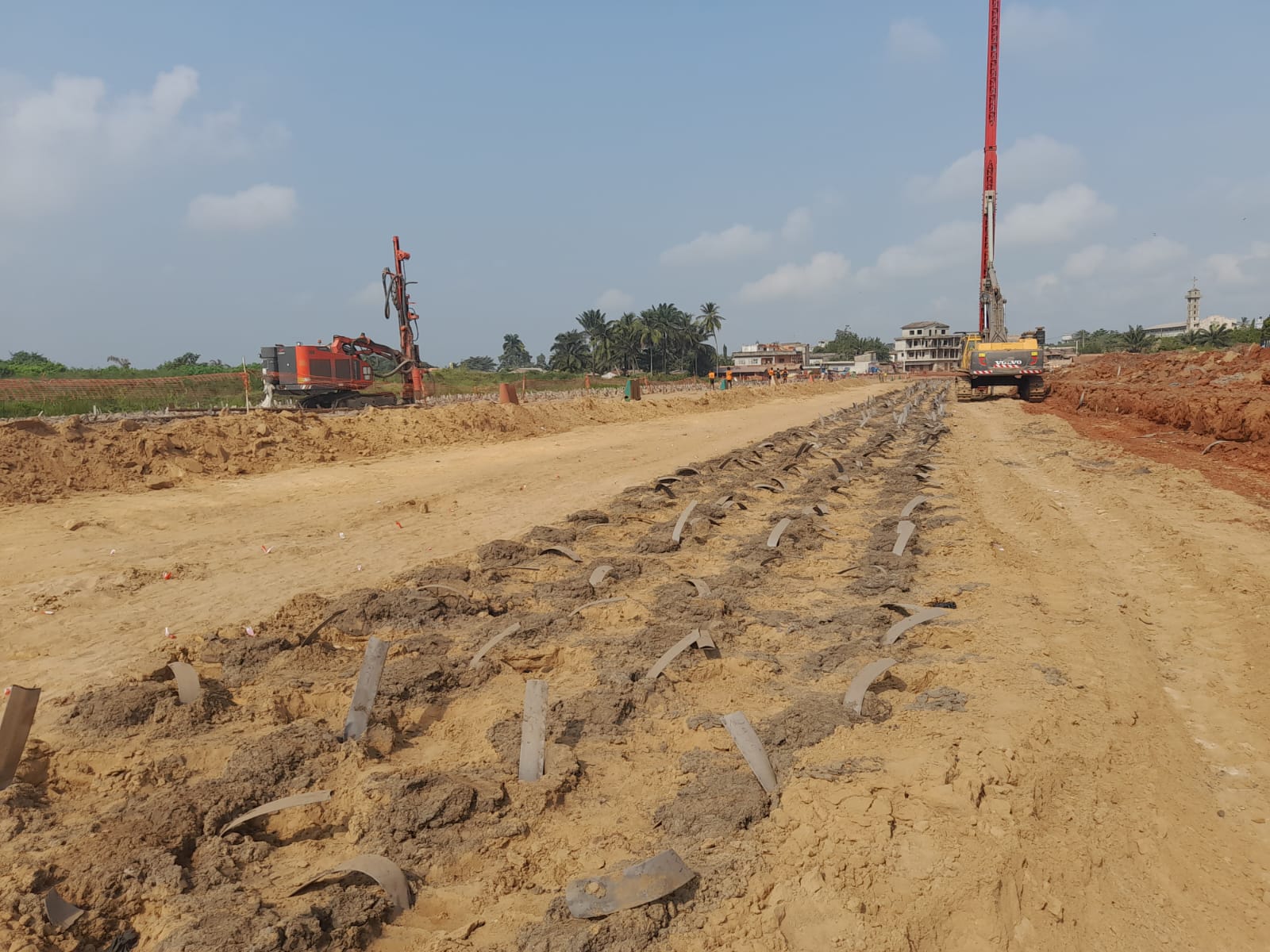

Vertikaalsed drenaažid on pikad, lamedad ribad, mis koosnevad sünteetilise materjaliga (geotekstiil) ümbritsetud perforeeritud plastmassist, mis on 100 mm lai ja 3-4 mm paksune. VD-tehnoloogia seisneb vertikaalsete drenaažide vajutamises pinnasesse. Drenaaži vajutamiseks pinnasesse vajaliku sügavuseni kasutatakse spetsiaalselt selleks konstrueeritud masti, mis on kinnitatud ekskavaatori külge terasvõlliga. Seejärel lõigatakse see umbes 15-20 cm kõrgemale tööpinnast.
Sõltuvalt projekti tüübist on järgmised ehitusetapid tihedalt seotud vertikaalsete drenaažidega, mis on paigaldatud näiteks lineaarsetele objektidele (tammidele). Need on järgmised: kõrge filtratsioonikoefitsiendiga liivakihi paigaldamine, paisu ehitamine, täiendava koormuspaisu paigaldamine (tavaliselt 2,0-3,0 m kõrgune), settestumise kontrollimine arvestusliku konsolideerimise ajal (tavaliselt 3-5 kuud) ja täiendava koormuspaisu eemaldamine. Suurte alade ja suletud hoonete puhul kasutatakse sõltuvalt pinnase omadustest Menardi vaakum- või dünaamilise tihendamise tehnoloogiat.
*Konsolideerumine on pinnaseosakeste kokkusurumine nende enda kaalu või lisakoormuse tõttu. Konsolideerimise mehhanism põhineb mulla poorsuse (ja seega mulla mahu) vähendamisel, pressides vett mullakihist välja. See protsess toimub nii mineraalmuldades (eriti savides või muudes sidusates muldades) kui ka orgaanilistes muldades (nt turvas, sapropel).
Taotlus
Etapiviisiliste ja ajaliselt piiratud projektide puhul võib vertikaalsete kanalisatsioonitorude paigaldamine olla väga tõhus ja kuluefektiivne. Seetõttu kasutatakse seda tehnoloogiat kõige sagedamini lineaarsete struktuuride (maantee- ja raudteetammide) puhul. Vertikaalseid drenaaže kasutatakse ka koos teiste Menardi tehnoloogiatega, nagu näiteks Menardi vaakum- või dünaamiline pinnase tihendamine. Need drenaažid kiirendavad pinnase tihendamist. Vertikaalsed drenaažid on sageli ainus alternatiiv sügavale vaibavundamendile, eriti kui pinnas on mitu meetrit orgaanilist pinnast. Drenaažid võivad olla kuni 50 m pikad ja neid saab kasutada mitte ainult orgaanilistel muldadel (turvas, sapropel), vaid ka mudastel muldadel (savid). Sõltuvalt konstruktsioonist ja geoloogilistest tingimustest paigaldatakse drenaažid 0,5-1,5 m kaugusele. Konsolideeritud (kuivendatud) pinnasele ülekantavad maksimaalsed koormused sõltuvad otseselt pinnase tüübist, konsolideerimisastmest, konstruktsiooni tüübist ja lubatavast settimisest.
Eelised
Kulutõhus – vertikaalse drenaažitehnoloogia peamine idee, mis seisneb pinnase kandevõime maksimeerimises, teeb sellest ühe kõige kulutasuvama pinnase tugevdamise tehnoloogia.
Keskkonnasõbralik – vertikaalsete drenaažide paigaldamisel ei kasutata betooni ega vuuke.
Katsed orgaanilistel muldadel – paigaldamise lihtsus muudab selle tehnoloogia tõhusaks orgaanilistel, väga veeküllastunud muldadel, kus vertikaalseid drenaaže on mitmel korral põhjalikult katsetatud erinevates variatsioonides.
Prognoositav – aastatepikkune kogemus ja ranged katsed võimaldavad väga täpseid hinnanguid settimise ja konsolideerimise aja kohta.
See on üks väheseid pinnase tugevdamise tehnoloogiaid, mida saab kasutada väga paksudes, kuni 50 m sügavustes nõrkades pinnasekihtides.
